Produkt ID
|
L (mm)
Délka šroubu |
D (mm)
Průměr hlavy |
H (mm)
Tloušťka hlavy |
k (mm)
Šestiúhelník napříč ploškami |
t (mm)
Hloubka drážky |
Šroubovák
Velikost bitu
|
| AA092 | 6 | 3 | 1.5 | 1.5 | 1.0 | H1.5 |
Zapomněli jste specifikace šroubů? Klikněte na Screw Gauge pro pomoc s třízením.
Samořezné šrouby pro 3D tisk
Pro 3D tištěné díly, které mají často mezery mezi vrstvami a různé velikosti otvorů, doporučujeme použít samořezné šrouby BT. Tyto šrouby poskytují mírný krouticí moment při zavádění, zabraňují uvolnění a lze je instalovat a vyjímat vícekrát. Použití těchto šroubů a jejich přizpůsobení doporučené velikosti otvoru zajišťuje snadné a bezpečné připojení vašich tištěných dílů, eliminuje potřebu matic a zabraňuje problémům, jako je uvolnění šroubu nebo smrštění otvoru.
Zahrnuli jsme relevantní údaje pro experimenty krouticího momentu a povolovacího momentu vzorků materiálů PLA a PETG, stejně jako doporučené velikosti otvorů pro návrh. Soubory modelu pro testování jsou k dispozici ke stažení na konci stránky s podrobnostmi. Všechny testovací otvory jsou vytištěny kolmo k platformě. Při navrhování spodního otvoru šroubu na straně dílu se doporučuje použít velikost o jednu velikost větší, než je doporučená velikost pro ležení naplocho, aby se zabránilo praskání mezivrstvy tlakem.
Základní informace
| Povrchová úprava | Černé pokovení slitinou zinku a niklu |
| Tvar montážního otvoru | Šestihran |
| Typ šroubu | Celý závit |
| Materiál | Uhlíková ocel |
| Závitový hřebenový typ | Metrické |
| Barva | Černá |
Funkce produktu
-

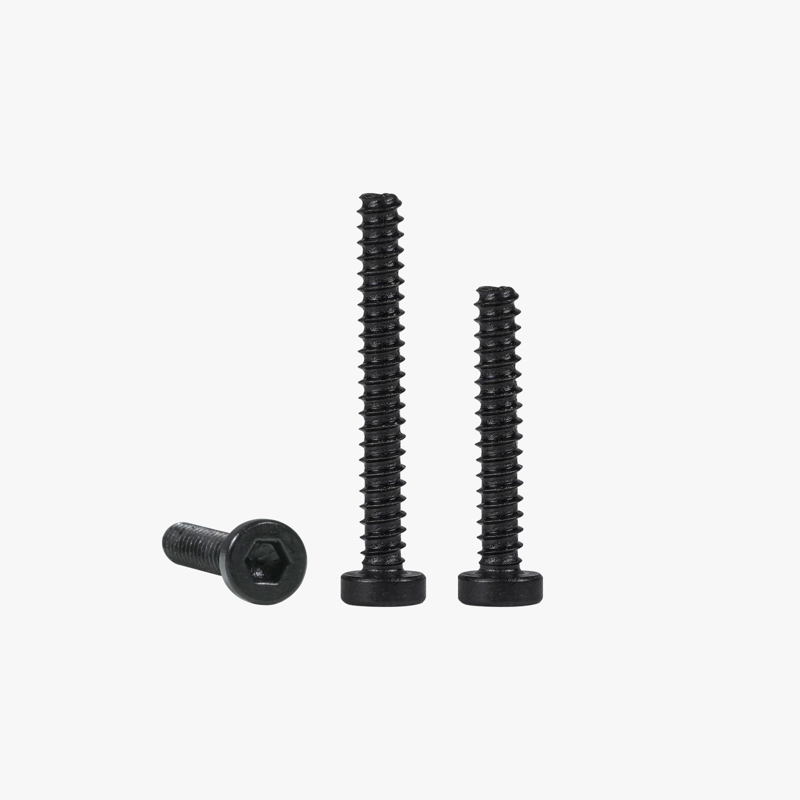

Samořezné šrouby pro 3D tisk
-
Samořezný šroub s válcovou hlavou z uhlíkové oceli (SHCS)
-
Jmenovitý závit: BT1.6~BT3
-
Stupeň síly: 4.8
-
Typ závitu: Metrický hrubý závit
-
Celá řada vláken
